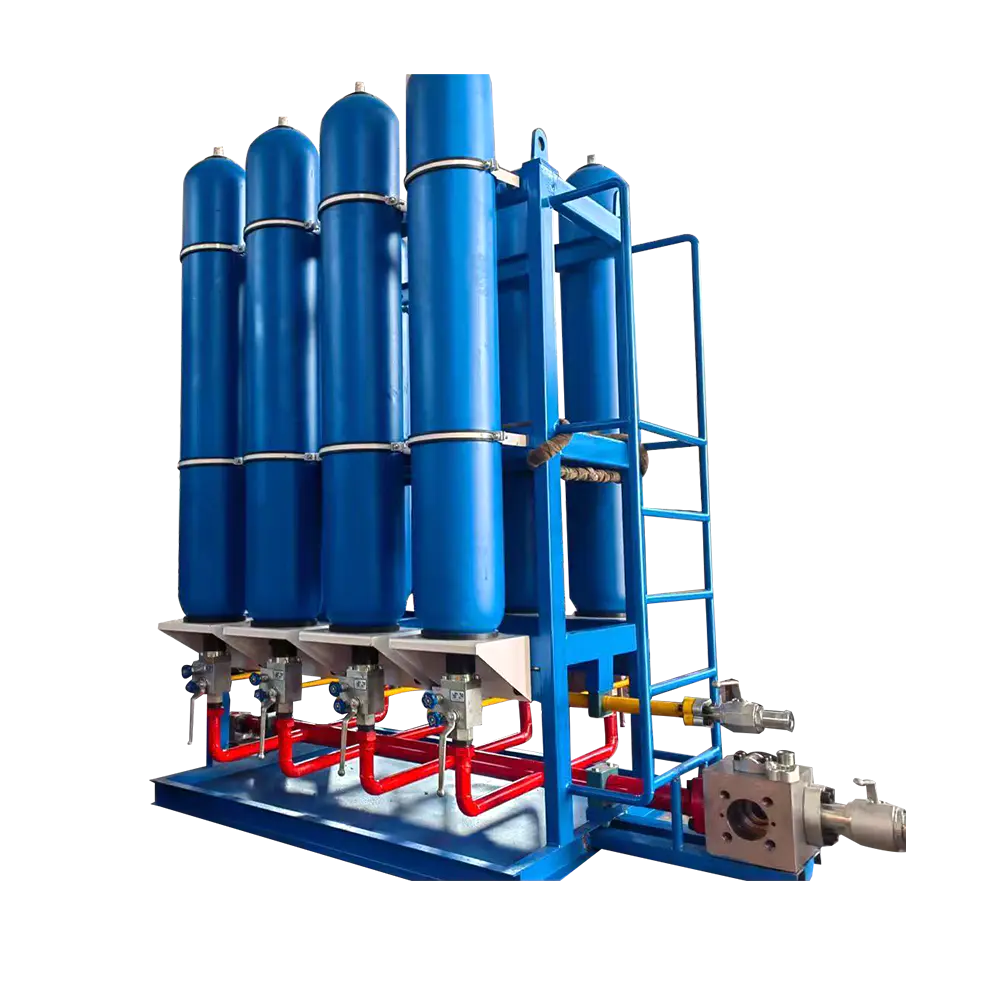

A JINGYI Hydraulic Corporation oferece uma série de estações acumuladoras de bexiga completa, que incluem um suporte fixo, acumulador tipo saco, um grupo de válvula de controle, válvula de esfera, ...
See Details
Página inicial / Notícias / Notícias da indústria / Adaptação do acumulador de bexiga para diafragma: quando trocar, custos e etapas
Adaptação do acumulador de bexiga para diafragma: quando trocar, custos e etapas
Administrador 2026-09-11The maintenance log on a small clamping circuit shows the same pattern twice a year: a bladder accumulator loses its nitrogen pre-charge, the pump cycles every few seconds, and the standard bladder kit no longer restores the original performance. More plant engineers are now evaluating retrofit do acumulador de bexiga para diafragma como uma solução permanente em vez de encomendar outro kit.
A conclusão inicial: para circuitos de baixo volume com pulsação de pressão rápida, um acumulador de diafragma superará a unidade de bexiga que ele substitui, com menor perda de gás, resposta mais rápida e um envelope menor. Para grandes tarefas de armazenamento de energia acima de 4 a 5 litros, o tipo de bexiga continua a ser a escolha mais prática.
Este artigo explica o que envolve fisicamente o retrofit, onde vale a pena, como planejá-lo e onde o limite deve ser traçado.
O que realmente envolve o retrofit da bexiga para o diafragma
O termo retrofit pode ser enganoso. Você não pode remover uma bexiga de um invólucro e parafuso existente em um diafragma; os dois designs diferem na posição da válvula de gás, no formato do recipiente de pressão e na forma como o elemento de separação é fixado. Uma bexiga fica pendurada na abertura superior, enquanto um diafragma é um disco plano ou pré-formado preso em toda a sua circunferência, que requer uma concha de duas partes.
- Rota do kit de conversão: o fabricante do acumulador verifica se o invólucro legado pode aceitar um inserto de diafragma na mesma classe de pressão e fornece um kit testado com novo hardware de fixação.
- Rota de substituição: o vaso antigo é removido e substituído por um acumulador de diafragma com o mesmo volume nominal e pressão de trabalho, incluindo acessórios adaptadores, suportes e documentação renovada.
Para a maioria das plantas, a rota de substituição é mais rápida e segura. O resultado é um novo recipiente de pressão certificado, em vez de um casco antigo cuja vida útil à fadiga já foi parcialmente consumida, mesmo quando o exterior parece sólido.
Acumulador de diafragma para armazenamento compacto de energia hidráulica Este acumulador de diafragma é adequado para sistemas abaixo de dois litros de volume efetivo, especialmente para amortecimento de pulso. Seu diafragma flexível separa as câmaras de gás e líquido, armazenando energia através da compressão de gás, ideal para circuitos hidráulicos compactos. Ver Produto → Por que as plantas mudam de unidades de bexiga para unidades de diafragma
O switch raramente é acionado por uma única falha. Em nossa experiência de serviço, quatro motivadores operacionais aparecem repetidamente:
- Resposta mais rápida para amortecimento de pulsação. O diafragma tem menor massa móvel e uma área efetiva maior do que uma bexiga de parede espessa, por isso reage à ondulação de pressão em poucos milissegundos. Isso é importante em bombas de pistão de deslocamento fixo que alimentam circuitos de precisão.
- Envelope compacto. Para o mesmo volume efetivo, uma unidade de diafragma é mais curta e mais leve que uma unidade de bexiga com o mesmo tamanho de porta, o que ajuda em módulos de máquinas onde o layout original nunca deixava espaço livre.
- Menor perda de gás em tamanhos pequenos. Unidades de bexiga pequenas tendem a perder pré-carga através da sede da válvula de gás e da vedação da boca da bexiga. Uma unidade de diafragma equivalente na mesma instalação normalmente mantém a pré-carga por mais tempo entre os intervalos de manutenção.
- Logística de peças de reposição mais simples. Um tipo de diafragma pode cobrir vários circuitos, o que reduz o número de tamanhos de bexiga mantidos em estoque.
O gráfico abaixo mostra como os drivers são distribuídos pelas ordens de serviço recentes.
- Amortecimento de pulso 36%
- Layout compacto 28%
- Menor perda de gás 22%
- Custo de peças sobressalentes 14%
O comportamento mecânico de uma unidade adaptada em um pequeno circuito de precisão é próximo ao de um amortecedor de pulsação sintonizado; o princípio operacional é explicado com mais detalhes em nossa revisão de acumuladores de diafragma para sistemas hidráulicos de pequena precisão .
Visão geral da bexiga vs. diafragma
Use esta comparação como uma ferramenta de triagem de primeira passagem. Os parâmetros mais importantes em um retrofit são a faixa de volume, a velocidade de resposta e o esforço necessário para substituir um elemento de separação com falha.
| Parâmetro | Acumulador de bexiga | Acumulador de diafragma |
|---|---|---|
| Faixa de volume típica | 0,5–50 L em tamanhos padrão | 0,02–2 L típico, maior mediante solicitação |
| Amortecimento de pulso de alta frequência | Moderado; inércia da bexiga atrasa a resposta | Rápido; o diafragma de baixa massa segue de perto a ondulação |
| Retenção de pré-carga de gás em tamanhos pequenos | Moderado; idade das vedações da boca e das válvulas | Bom; diafragma fixado e válvula selada |
| Substituindo um elemento com falha | Kit de bexiga através da abertura superior | Kit diafragma, unidade manuseada na bancada |
| Peça de reposição típica | Bexiga de substituição | Diafragma de substituição |
| Preço de compra em volumes baixos | Maior para o mesmo tamanho de porta | Inferior ou semelhante |
A regra de triagem que aplicamos em projetos reais é simples: se o volume efetivo necessário permanecer abaixo de 2 litros e a tarefa dominante for o amortecimento de pulso, o projeto do diafragma vence em todos os critérios mensuráveis. Acima de 4 ou 5 litros, os designs de bexiga ou pistão tornam-se mais compactos por litro e mais econômicos.
Cenários de modernização realistas: aprovar, esperar ou permanecer
Aprove o retrofit quando
- O amortecimento de pulsação é a tarefa principal e o circuito é pequeno.
- A altura da máquina é limitada; o envelope mais curto do diafragma cabe sem redesenhar a placa de base.
- A perda de pré-carga causa partidas falsas ou ciclos de fixação erráticos em uma programação regular.
- Você quer menos números de peças sobressalentes em toda a fábrica.
Mantenha a bexiga quando
- A tarefa é armazenar energia em grande volume para funções de segurança ou de espera.
- Os picos de fluxo são altos; a unidade de bexiga fornece o volume necessário rapidamente, sem garrafas adicionais.
- Uma unidade de bexiga comprovada funciona de forma confiável há anos, e o único problema é um vazamento no núcleo da válvula de gás que pode ser substituído em minutos.
- A recertificação de um recipiente sob pressão alterado geraria mais custos administrativos internos do que a poupança de energia justifica.
Fabricante de acumulador de bexiga hidráulica com várias séries Explore acumuladores de bexiga nas variantes NXQ, PED e aço inoxidável, juntamente com kits de carregamento e acessórios. Acima de cinco litros, os designs de bexiga oferecem armazenamento de energia mais compacto e econômico por litro. Ver Produto → Um plano de modernização sólido em cinco verificações
- Confirme o dever real. Registre a amplitude da ondulação de pressão, a frequência do ciclo e a pressão mínima de trabalho antes de selecionar qualquer coisa.
- Combine a classe de pressão e o volume efetivo. Selecione uma unidade de diafragma com a mesma pressão nominal de trabalho e um volume que forneça o mesmo volume de gás utilizável após a pré-carga.
- Recalcular a pré-carga. Para amortecimento de pulsação, ajuste a pré-carga em 60–70% da pressão média do sistema. Para armazenamento de energia, ajuste 90% da pressão mínima de trabalho.
- Verifique as portas, orientação e acessórios. O tamanho da porta, o padrão do flange e a geometria do suporte de montagem devem ser confirmados antes do pedido.
- Atualizar a documentação do equipamento de pressão. Um recipiente de substituição altera a identidade do equipamento sob pressão. Peça ao fornecedor que forneça o certificado apropriado, a marcação CE e a licença de fabricação do recipiente de pressão, quando necessário.
Envie os dados atuais da placa de identificação e os parâmetros do circuito para nossa equipe de engenharia através do página de contato , e confirmaremos a intercambialidade antes de você se comprometer com um pedido de compra.
Realidade de custo e manutenção
As comparações de custos falham quando olham apenas para o preço de compra. Um orçamento de retrofit deve incluir a nova unidade, acessórios de adaptador, mão de obra, atualizações de documentação e descarte da embarcação antiga. O lado operacional da equação é onde a diferença do diafragma aparece.
Carga de trabalho de manutenção anual relativa. Menor é melhor.
Abaixo de 2 litros de volume efetivo, uma unidade de diafragma costuma ser mais barata de comprar do que uma unidade de bexiga com o mesmo tamanho de porta, portanto, o custo inicial da modernização aumenta menos do que muitas equipes esperam. Acima de 5 litros, o cálculo se move na direção oposta, e um acumulador de pistão passa a ser a opção de menor custo por litro; um diafragma não deve ser esticado além de sua faixa eficiente.
Pistão Accumulator for High-Volume Hydraulic Applications Um acumulador de pistão isola o fluido hidráulico do gás nitrogênio por meio de um pistão deslizante, permitindo armazenamento e liberação eficiente de energia. Recomendado quando o volume efetivo ultrapassa cinco litros para baixo custo por litro. Ver Produto → Perguntas frequentes sobre adaptação de bexiga para diafragma
Posso converter meu acumulador de bexiga existente em uma unidade de diafragma?
Somente se o fabricante oferecer um kit de conversão testado para esse invólucro específico. Caso contrário, o diafragma não poderá ser fixado corretamente e a unidade deverá ser substituída como um todo.
A classificação de pressão mudará após a modernização?
A classificação da nova embarcação se aplica. Se a substituição tiver a mesma classe de pressão de trabalho, os limites de pressão do circuito permanecem inalterados. A pré-carga do lado do gás, no entanto, deve ser redefinida para os valores do novo projeto e ajustada ao serviço.
Como deve ser definida a pré-carga de nitrogénio após a modernização?
Use a mesma regra que você aplicaria a qualquer unidade de diafragma: 60–70% da pressão média do sistema para amortecimento de pulsação ou 90% da pressão mínima de trabalho para armazenamento de energia. Verifique novamente a cada intervalo de serviço programado.
Um acumulador de diafragma ainda precisa de certificação de vaso de pressão?
Sim. Mesmo os pequenos acumuladores de diafragma são recipientes de pressão ao abrigo da maioria das regras nacionais e da UE. Confirme se o fornecedor possui uma licença de fabricação válida para a classe de produto e pode emitir a declaração CE ou certificação local exigida em cada entrega.
A adaptação da bexiga ao diafragma é um cálculo, não uma preferência. Comece com uma máquina piloto, registre a queda da pré-carga e o ciclo da bomba durante um mês completo de produção, e a diferença de manutenção anual ficará visível no registro. Em circuitos de precisão pequenos, o diafragma geralmente ganha a troca; em trabalhos de grande volume, a conclusão honesta é muitas vezes manter a bexiga ou passar para uma unidade de pistão.
O momento certo para agir é quando a próxima insuficiência urinária forçar uma decisão. Prepare a comparação agora, e o próximo colapso se tornará uma oportunidade e não uma emergência.
ANTV: Acumulador de diafragma para guindastes de construção | Dimensionamento, benefícios e manutençãoSEG: Acumulador de Diafragma para Colhedora Agrícola: Guia de Dimensionamento e Compra
Produtos Relacionados
-
-

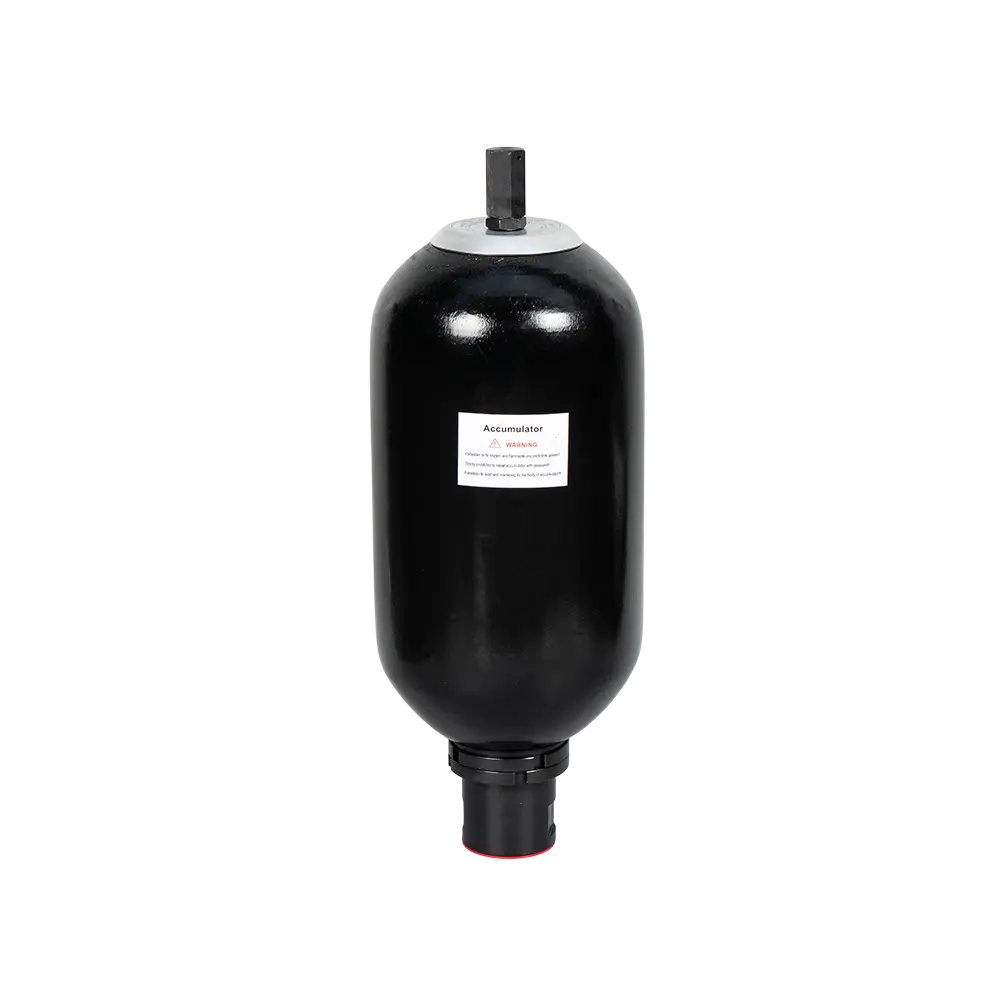

Os acumuladores de bexiga do tipo PED referem-se a acumuladores de bexiga que cumprem a Diretiva PED da UE (2014/68/UE). Esses acumuladores normalmente consistem em um revestimento externo de aço e...
See Details -

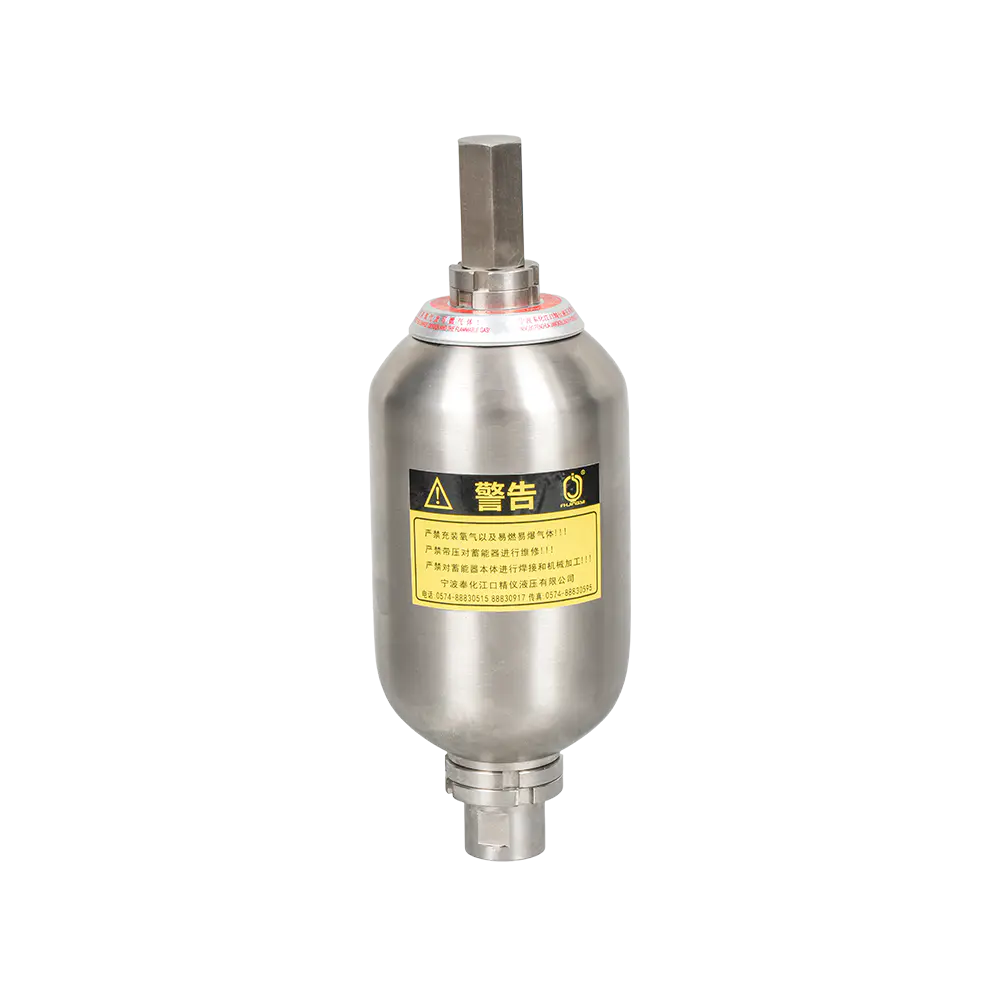

Um acumulador de bexiga de aço inoxidável é um dispositivo de armazenamento de energia usado em sistemas hidráulicos. Ele utiliza a compressibilidade de um gás (geralmente nitrogênio) para armazena...
See Details -

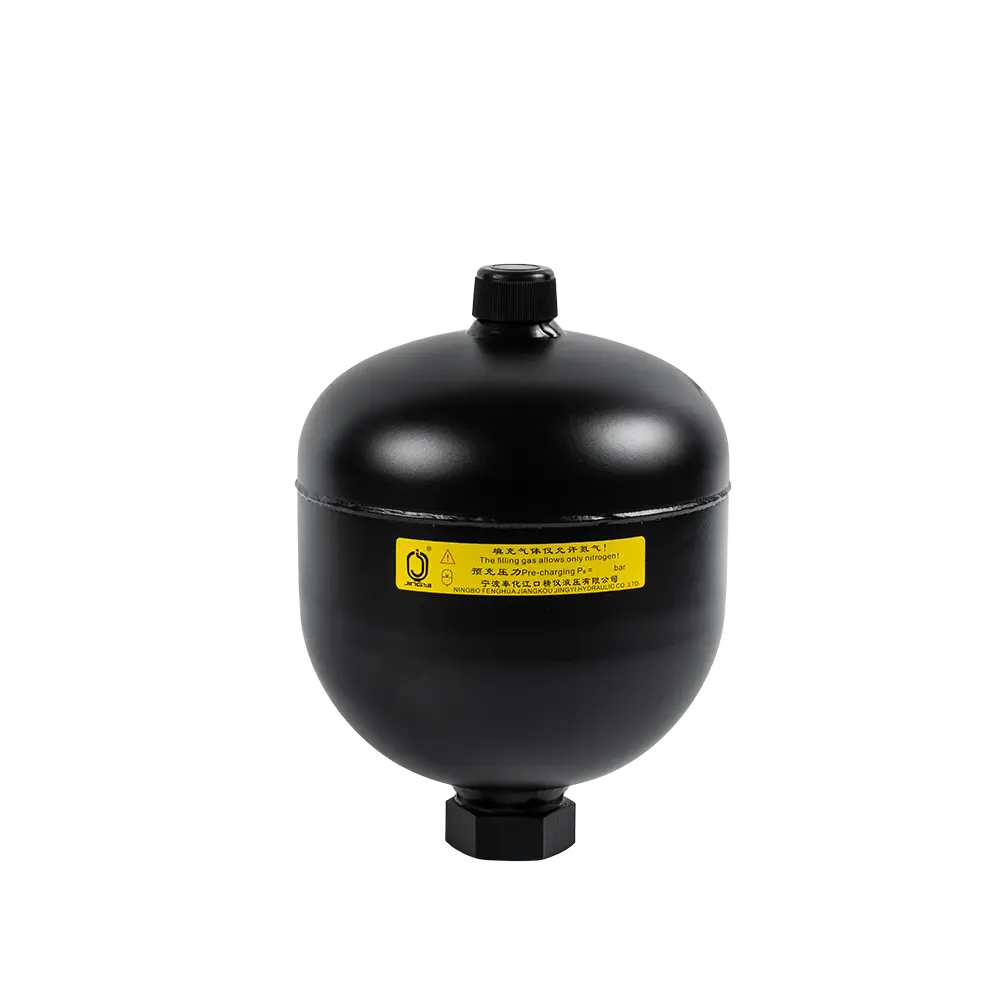

Um acumulador de diafragma é um dispositivo mecânico que armazena e libera energia usando a Lei de Boyle (a compressibilidade dos gases). Sua estrutura central é um diafragma feito de um material f...
See Details -

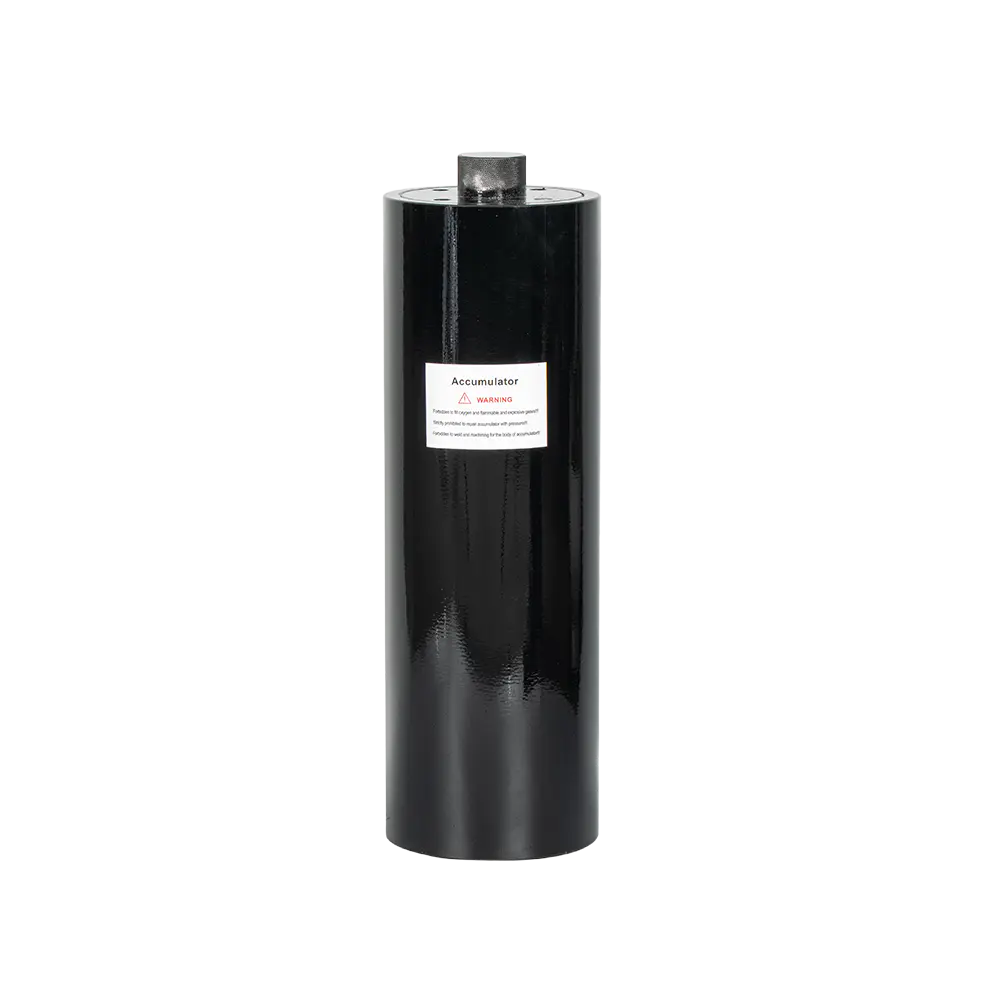

Um acumulador de pistão é um dispositivo mecânico que utiliza a compressibilidade de um gás (geralmente nitrogênio) para armazenar energia hidráulica. É amplamente utilizado em sistemas hidráulicos...
See Details -

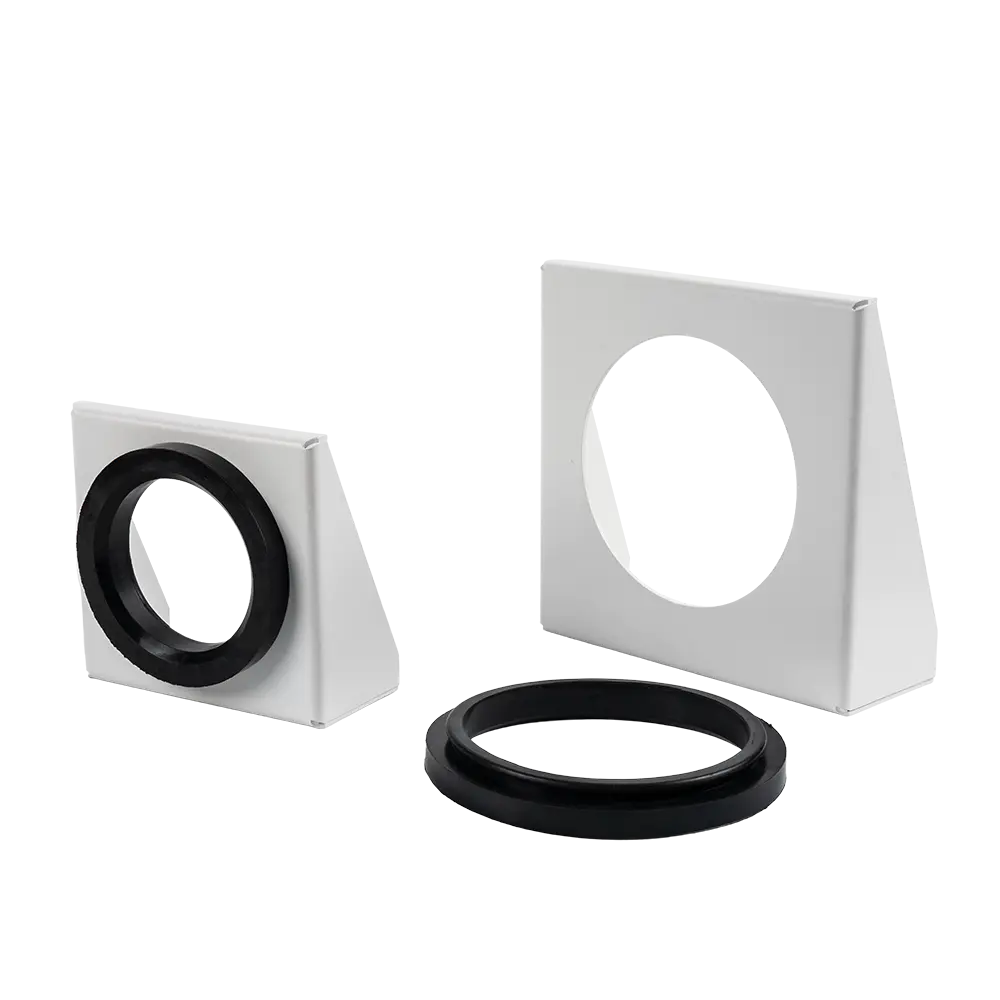

Um suporte de acumulador é um dispositivo mecânico usado para fixar e apoiar um acumulador hidráulico.
