Acumulador de pistão

Definição e Estrutura Central
Um acumulador de pistão pertence à categoria de acumuladores isolados hidraulicamente. Consiste principalmente nos seguintes componentes:
1. Estrutura principal: Inclui um cilindro (câmara de óleo), pistão, câmara de gás e tampas. O pistão está localizado dentro do cilindro, separando a câmara do fluido hidráulico (parte inferior) da câmara de gás (parte superior).
2. Sistema de vedação: Vedações de alta precisão são instaladas em ambos os lados do pistão para evitar que o gás penetre no fluido hidráulico, mantendo assim a limpeza do fluido hidráulico.
3. Válvulas de controle: Normalmente equipadas com uma válvula de pré-carga e uma válvula de retenção para carregar gás comprimido e controlar o fluxo de fluido hidráulico.

Princípio de funcionamento
O processo de funcionamento de um acumulador de pistão é semelhante ao de uma “mola” gigante:
1. Estágio de armazenamento de energia: Quando a pressão no sistema hidráulico aumenta (acima da pressão de pré-carga do gás), o fluido hidráulico entra no acumulador através de uma válvula de retenção, empurrando o pistão para cima e comprimindo o gás na parte superior. À medida que o volume do gás diminui, a energia é armazenada.
2. Estágio de Liberação de Energia: Quando o sistema necessita de energia hidráulica adicional (quedas de pressão), o gás comprimido se expande rapidamente, empurrando o pistão para baixo. O movimento descendente do pistão força o fluido hidráulico de volta ao sistema, liberando a energia.

Nota de pedido
1. Por exemplo: Pressão nominal: 31,5 MPa. Diâmetro interno do casco (mm): 180mm, volume nominal: 20L, porta hidráulica: roscada; o tipo de rosca da tampa final: macho, médio: óleo hidráulico; um código de modelo típico para o acumulador de pistão seria: HXQ-A-20/31.5-L-Y-180.
2. Para requisitos especiais para o acumulador de pistão, entre em contato conosco.
3. Reservamo-nos o direito de revisar o design.

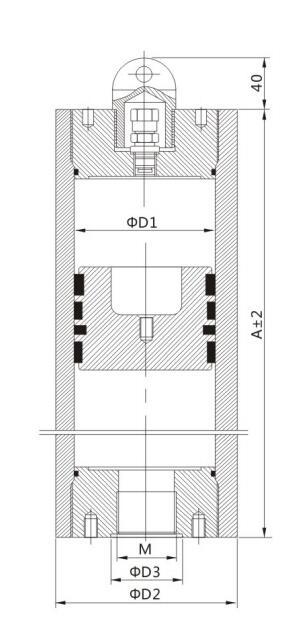

Código e tamanho do modelo

	Código do modelo	Volume Nominal (L)	ΦD1 (mm)	ΦD2 (mm)	Um (mm)	Pressão operacional permitida (MPa)	ΦD3 (mm)	M	Peso (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
