Bexiga Acumuladora Tipo PED

Name: Bexiga Acumuladora Tipo PED
Rating: 5 (99 reviews)

As bexigas acumuladoras do tipo PED referem-se às bexigas de borracha internas (sacos) de acumuladores hidráulicos que atendem à Diretiva Europeia de Equipamentos de Pressão (PED). Esses acumuladores de bexiga são comumente usados para armazenar e liberar energia em sistemas hidráulicos e são particularmente adequados para os mercados da UE e do EEE.

Solicitar cotação >

Anterior:Bexiga Acumuladora Série NXQ Próximo:Sem próximo produto

Definição Central

Uma bexiga acumuladora do tipo PED é um componente hidráulico que atende aos padrões de segurança da diretiva PED 2014/68/UE da UE. Sua estrutura principal consiste em um invólucro externo de aço e uma bexiga interna (saco) feita de borracha nitrílica (NBR) ou outro material elastômero. A bexiga é preenchida com nitrogênio pré-pressurizado e externamente com óleo hidráulico. Armazena energia através da deformação elástica da bexiga.

Características principais

1. Alta segurança e conformidade: As bexigas acumuladoras do tipo PED devem passar por rigorosas avaliações de qualificação para garantir segurança e confiabilidade em ambientes operacionais de alta pressão. Os produtos normalmente possuem a marca CE.

2. Formas Estruturais: Divididas principalmente em duas formas estruturais: Tipo A (furo pequeno) e Tipo AB (furo grande). O Tipo A é adequado para diâmetros menores de tubos de óleo hidráulico, enquanto o Tipo AB é adequado para diâmetros maiores de tubos de óleo hidráulico.

3. Meio de trabalho e temperatura aplicável: Adequado para meios como óleo hidráulico, emulsões e água industrial. A faixa de temperatura operacional é normalmente entre -20°C e 93°C.

Cenários de aplicação

As bexigas acumuladoras do tipo PED são amplamente utilizadas em sistemas hidráulicos, sistemas pneumáticos, sistemas de armazenamento de energia e sistemas de suspensão de veículos. Eles amortecem efetivamente as pulsações de pressão em sistemas hidráulicos, evitam choques hidráulicos, mantêm o equilíbrio da pressão do sistema e compensam vazamentos de capacidade.

Recomendações de seleção

Ao adquirir uma bexiga acumuladora tipo PED, geralmente devem ser considerados os seguintes parâmetros:

1. Volume Nominal: De 0,4L a 250L.

2. Pressão nominal: Geralmente disponível em 10MPa, 20MPa e 31,5MPa (330bar).

3. Método de conexão: Inclui conexões roscadas (NPT, SAE) e conexões de flange (G, F).

Produto
Descrição

Podemos projetar e desenvolver de acordo com as necessidades dos nossos clientes, para atender aos requisitos de diferentes clientes.

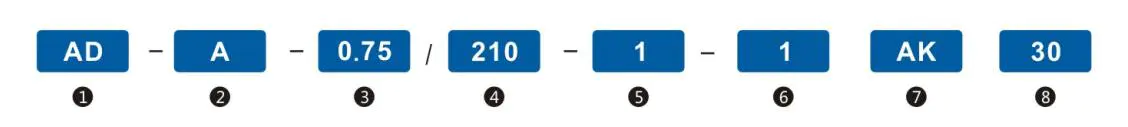

1. Código da série:

Acumuladores de diafragma soldados

2. Construção:

A--Recarregável (M28X1.5)

B - Completamente selado¹

3. Volume Nominal (L)

4. Pressão de trabalho permitida (Bar)

5. Material da casca:

1--Aço carbono

6. Código do material do diafragma:

1--Borracha de nitrila butadieno (NBR)

2--Borracha de nitrila butadieno hidrogenada (HNBR)²

3--Borracha de isobutileno isopreno (IIR)²

7--Borracha de epicloridrina (ECO)²

7. Conexão padrão do lado líquido AK ou AB³

8. Pressão de pré-carga de nitrogênio a 20°C (Bar)¹

Nota:

(1) Somente para pedidos em grandes quantidades do Tipo A e Tipo B；

(2) Somente para pedidos em grandes quantidades;

(3) Conectores não padronizados requerem consulta separada;

Os acumuladores de diafragma soldado utilizam carcaça de estampagem de aço, possuem dois tipos de acordo com o lado do gás: Recarregável e totalmente vedado.

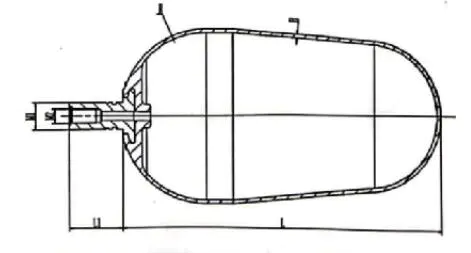

Especificações do produto

Série	Especificação	L	R	M1	L1	M2	H	Peso (kg)	Peso do produto de 50 cabeças (kg)
Padrão Euro	E4L	240	73	22-7/8	54	1/2	2.8	0.505
Padrão Euro	E5L	310	73		54		2.8	0.56
Padrão Euro	E6L	360	73		54		2.8	0.58
Padrão Euro	114/1,5L	200	49		54		2	0.34
Padrão Euro	114/2,5L	320	49		54		2	0.48
Padrão Euro	114/4L	380	49		54		2	0.54
Padrão Euro	114/6L	660	49		54		2	0.75
Padrão Euro	D12L	410	101		60		3	1.18	2.02
Padrão Euro	D15L	457	101		60		3	1.23	2.07
Padrão Euro	D20L	612	101		60		3	1.58	2.42
Padrão Euro	D24.5L	735-750	101		60		3	1.7	2.54
Padrão Euro	D32L	1000	101		60		3	2.5	3.34
Padrão Euro	D35L	1060	101		60		3	2.7	3.54
Padrão Euro	D40L	1230	101		60		3	2.9	3.74
Padrão Euro	D42L	1258	101		60		3	2.9	3.74
Padrão Euro	D50L	1538	101		60		3	3.5	4.34
Padrão Euro	D53L	1600	101		60		3	3.7	4.54
