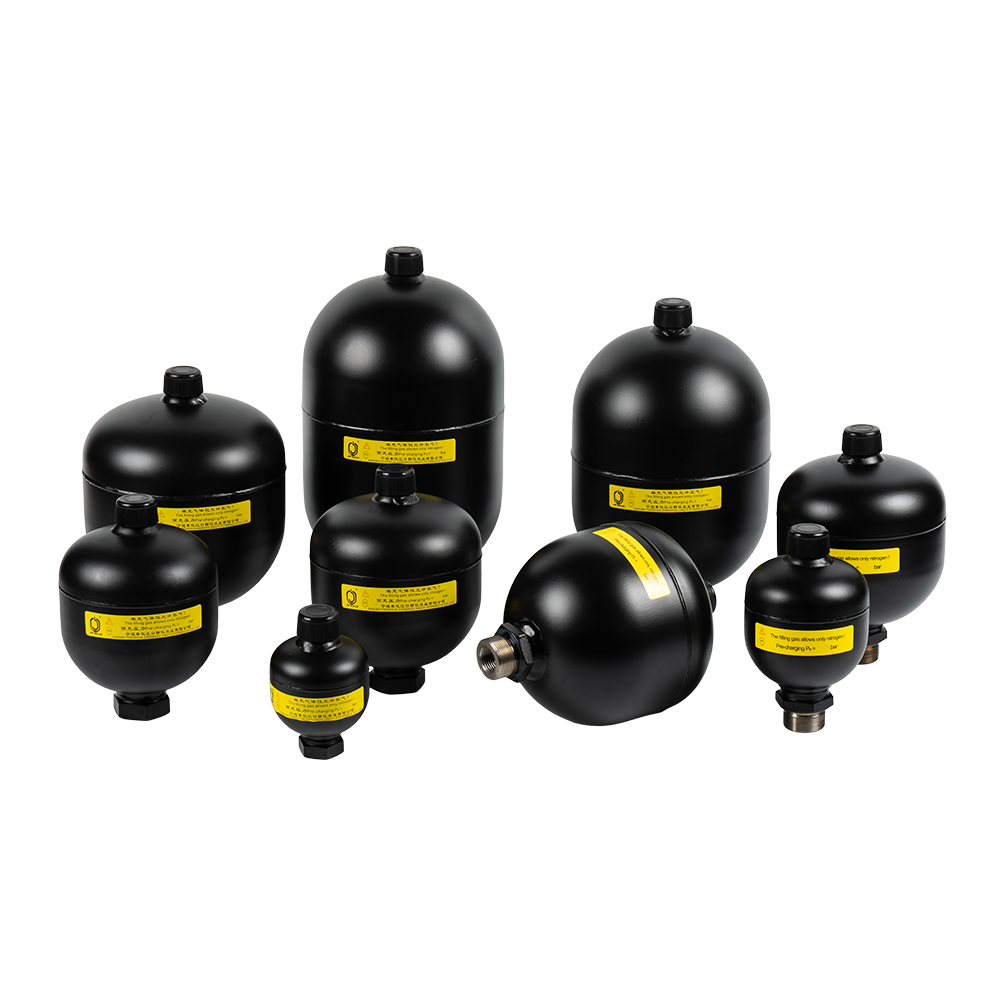

Acumulador de diafragma

Princípio Básico de Trabalho
A operação de um acumulador de diafragma é baseada na relação de mudança de volume entre gás e líquido:
1. Armazenamento de energia (carregamento): Quando a pressão no sistema hidráulico aumenta, o líquido é forçado para dentro da câmara de líquido do acumulador.
A entrada do líquido força o diafragma flexível a se mover em direção à câmara de gás, comprimindo o gás (geralmente nitrogênio) do outro lado do diafragma.
Devido à compressão do gás, a energia potencial (energia de compressão) é armazenada.
2. Liberação de Energia (Liberação): Quando a pressão do sistema diminui (por exemplo, quando um cilindro hidráulico precisa se mover rapidamente), o diafragma é empurrado de volta à sua forma original pela pressão interna do gás.
A elasticidade do diafragma expande o gás comprimido, empurrando o líquido de volta para o sistema hidráulico para suprir a demanda instantânea de fluxo.

Funções dos acumuladores hidráulicos
Um componente indispensável na tecnologia hidráulica e de fluidos. Possui diversas utilizações em circuitos hidráulicos, como:
1) economizando energia de acionamento;

2) armazenamento de energia;

3) amortecimento de choques de pressão;

4) redução da pulsação da pressão da bomba;

5) manter pressão constante.

Todas essas funções podem ser executadas por acumuladores hidráulicos, gerando benefícios especiais como: aumento de produtividade e eficiência geral, funcionalidade aprimorada, vida útil prolongada, segurança aprimorada e custos operacionais e de manutenção reduzidos.

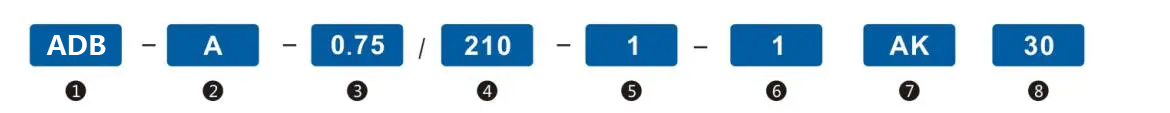

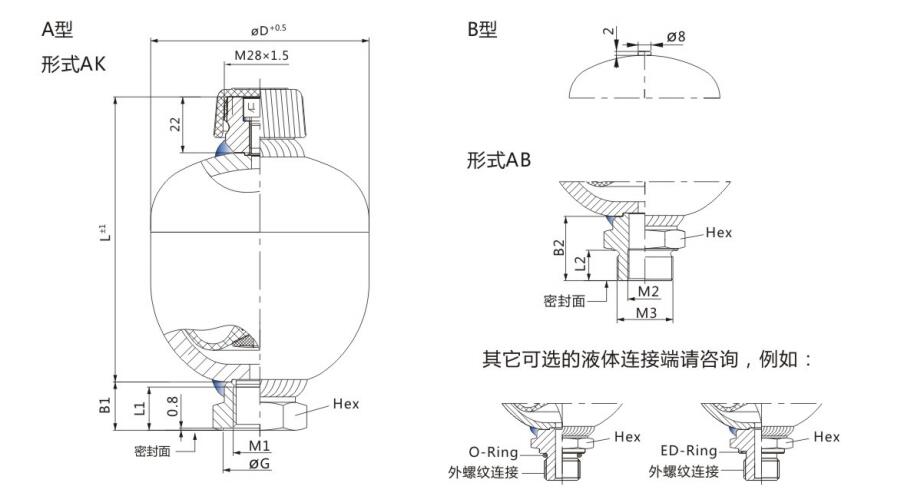

Código e tamanho do modelo
