Bexiga Acumuladora Série NXQ

Principais Funções
1. Armazenamento de energia: Quando a bomba hidráulica pressuriza o sistema, a bexiga do acumulador se deforma, comprimindo o nitrogênio interno (ou outro gás comprimido) para armazenar energia.
2. Estabilização da Pressão: Quando a pressão do sistema cai, a bexiga do acumulador recupera, liberando o gás comprimido para reabastecer o óleo hidráulico e manter a pressão do sistema próxima do valor definido.
3. Compensação de Capacidade: Compensa alterações de volume causadas pelo movimento de componentes como tubos e hastes de pistão no sistema.
4. Absorção de pulso: Em sistemas hidráulicos, a abertura ou fechamento de válvulas solenóides gera choques (pulsos) instantâneos. A bexiga acumuladora absorve eficazmente esses choques, protegendo os componentes do sistema.

Meio de trabalho:
1. Dentro da bexiga do acumulador: Normalmente preenchido com nitrogênio (N2), às vezes com outros gases inertes.
2. Fora da bexiga do acumulador: Preenchido com óleo hidráulico (Y), emulsão (R) ou água-glicol (EG), etc.
3. Material: O revestimento externo é comumente feito de aço 20#, 35CrMo ou aço inoxidável 316L. O corpo da bexiga do acumulador é normalmente feito de borracha de alta resistência e resistente a óleo, apresentando resistência a óleo, resistência a ácidos e álcalis, resistência ao calor e deformação mínima.
4. Padrões: Está em conformidade com o padrão HG2331 (padrão europeu) e é aplicável a padrões como GB/T 20663-2017.

Modelos e estruturas comuns:
Esta série inclui vários modelos com diferentes capacidades (de 0,4L a 200L). As estruturas comuns incluem Tipo A (porta pequena) e Tipo AB (porta grande). Os métodos de conexão incluem flange (F) e rosca (L). As designações do modelo normalmente incluem informações como capacidade, pressão nominal e método de conexão.

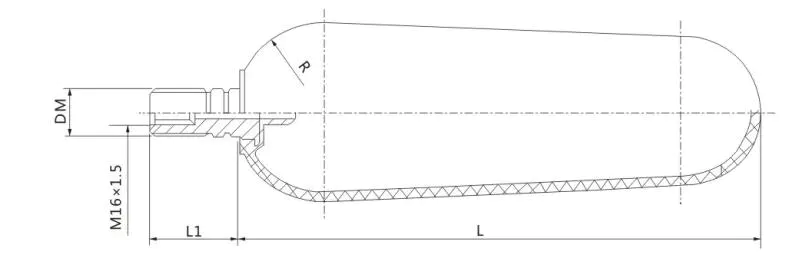

Dimensão Geral

1. Tabela de parâmetros da bexiga do acumulador da série NXQ

2. Tabela de parâmetros da bexiga do acumulador da série NXQ
