Acumulador de diafragma para máquina de moldagem por injeção: guia de seleção e manutenção

Durante um ciclo típico de moldagem por injeção, o sistema hidráulico exige um aumento repentino de óleo para impulsionar o parafuso de injeção para frente em alta velocidade. Se a bomba sozinha fornece esse fluxo, ela deve estar superdimensionada, desperdiçando energia durante o resto do ciclo. A solução: um acumulador de diafragma que armazena fluido hidráulico pressurizado durante períodos de baixa demanda e o libera instantaneamente quando a máquina precisa de pico de vazão. Essa abordagem não apenas reduz o tamanho da bomba e o consumo de energia, mas também estabiliza a pressão para uma qualidade consistente das peças. Para moldadores por injeção que buscam armazenamento de energia compacto e responsivo, o acumulador de diafragma é a escolha mais prática.

Por que os acumuladores de diafragma são essenciais para máquinas de moldagem por injeção

Quatro necessidades operacionais tornam os acumuladores indispensáveis na moldagem por injeção:

• Injeção de alta velocidade – Peças de paredes finas ou complexas requerem preenchimento rápido de cavidades. Um acumulador de diafragma fornece fluxo extra sem sobrecarregar a bomba.
• Retenção de pressão – Durante as fases de empacotamento e resfriamento, o acumulador mantém a pressão de fixação e injeção, evitando marcas de afundamento e encolhimento.
• Economia de energia – Com um acumulador, a bomba funciona de forma intermitente, reduzindo a carga do motor e reduzindo as contas de eletricidade em até 30% em aplicações de ciclo alto.
• Vida útil prolongada da bomba – Ao absorver picos de pressão e cargas de choque, o acumulador protege a bomba e as válvulas contra desgaste.

O design do diafragma se destaca aqui porque sua membrana leve responde em milissegundos, tornando-o ideal para o ciclo rápido de moldagem por injeção.

Acumulador de diafragma vs. outros tipos de moldagem por injeção

A escolha do tipo certo de acumulador afeta diretamente o desempenho da máquina e o custo total. A tabela abaixo compara os três designs comuns usados ​​na moldagem por injeção.

Para máquinas de moldagem por injeção que exigem pequena capacidade, resposta rápida e manutenção mínima, o tipo diafragma é o vencedor. Seu corpo compacto cabe facilmente em estruturas de máquinas apertadas e o diafragma elastomérico simples elimina a necessidade de vedações dinâmicas.

Como selecionar o acumulador de diafragma correto para sua máquina de moldagem por injeção

Parâmetros principais a serem considerados

• Volume – Normalmente 0,5–4 litros para unidades de injeção padrão. Calcule com base no volume necessário para um único curso de injeção mais a tolerância à queda de pressão.
• Pressão de pré-carga – Geralmente 70–80% da pressão mínima do sistema. Uma pré-carga muito baixa reduz a energia armazenada; muito alto pode fazer com que o diafragma chegue ao fundo.
• Compatibilidade de materiais – Os diafragmas padrão usam borracha nitrílica (NBR). Para fluidos éster fosfato ou altas temperaturas, escolha diafragmas FKM ou EPDM.
• Certificação – Certifique-se de que o acumulador possua aprovações reconhecidas, como CE e ASME, especialmente para máquinas de exportação.

Acumulador de diafragma compacto para ciclagem rápida e economia de energia Projetado para máquinas de moldagem por injeção que necessitam de pequena capacidade e resposta rápida, este acumulador de diafragma também é combinado com bombas servoacionadas para reduzir o uso de energia em mais de 20% em aplicações de modernização. Ver Produto →

Nosso equipamentos industriais os clientes frequentemente combinam acumuladores de diafragma com bombas servoacionadas para obter economias de energia superiores a 20%. O tamanho reduzido e a ciclagem rápida tornam esses acumuladores ideais também para modernização de máquinas existentes.

Comparação de dados e capacidade: Por que os acumuladores de diafragma lideram em escala de produção

A capacidade de produção afeta diretamente os prazos de entrega e a consistência dos preços. O gráfico abaixo mostra a produção anual de diferentes tipos de acumuladores em nossas instalações de fabricação, demonstrando nosso forte foco na tecnologia de diafragma.

Nota: O gráfico ilustra taxas de capacidade aproximadas; dados reais disponíveis mediante solicitação.

Com uma capacidade anual superior a 100.000 unidades apenas para acumuladores de diafragma, oferecemos qualidade consistente e entrega rápida, mesmo para pedidos de grande volume. Essa escala também nos permite oferecer preços competitivos sem comprometer materiais ou testes.

Melhores práticas de instalação e manutenção

1. Montagem – Instale o acumulador verticalmente com a porta de óleo na parte inferior para evitar o aprisionamento de gás.
2. Verificação de pré-carga – Use um kit de carregamento dedicado para definir e verificar a pré-carga de nitrogênio antes da primeira operação e a cada 6 meses a partir de então.
3. Limites de temperatura – Mantenha a temperatura do fluido dentro da faixa nominal do material do diafragma (normalmente -10°C a 80°C para NBR).
4. Teste de vazamento – Inspecione todas as conexões e a válvula de gás anualmente. Uma queda repentina de pressão geralmente indica ruptura do diafragma.

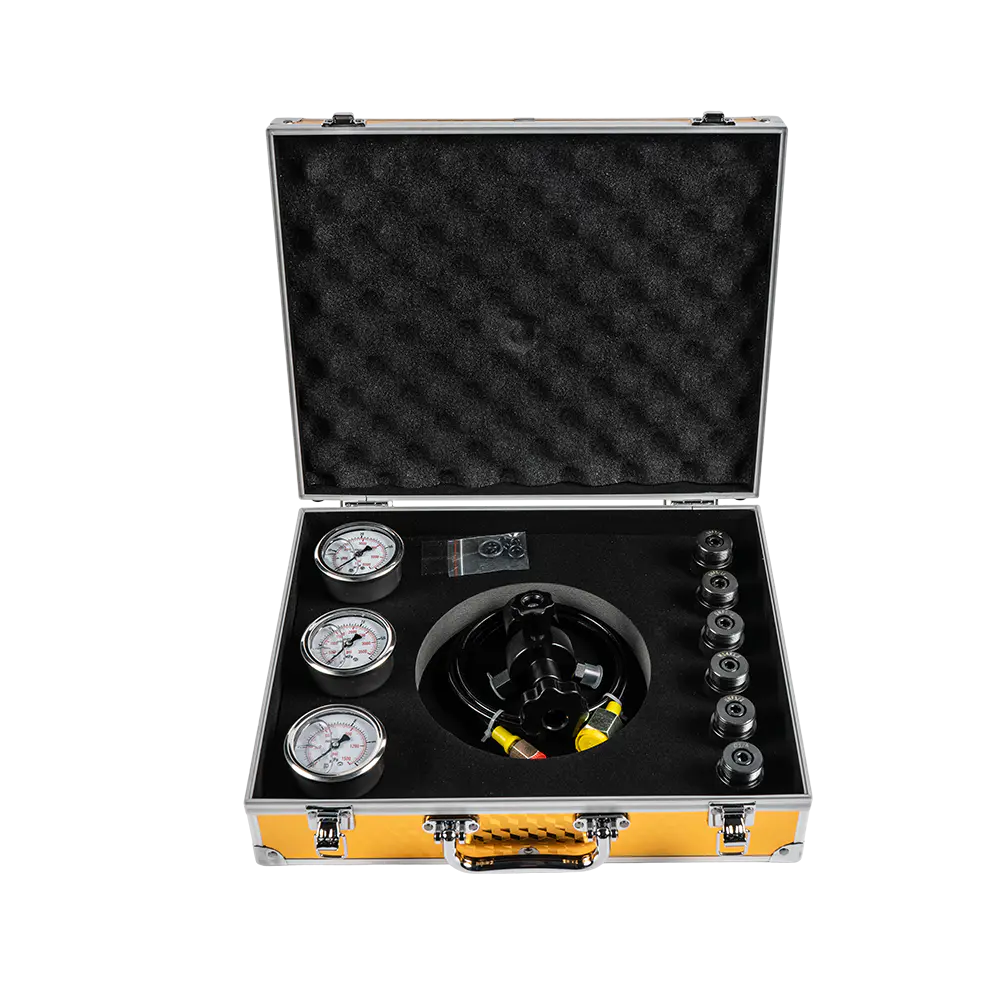

Kit de Carregamento 5/8 UNF para Pré-Carga do Acumulador Hidráulico Este kit de carregamento de nitrogênio de alta pressão com conector 5/8-18UNF simplifica os ajustes de pré-carga em espaços apertados, tornando-o uma ferramenta essencial para emparelhamento com acumuladores de diafragma em retrofits de economia de energia. Ver Produto →

Nosso 5/8″ UNF charging kit makes pre-charge adjustments straightforward even in tight machine spaces. Pair it with the accumulator for a complete, reliable energy storage solution.

Perguntas frequentes

Posso usar um acumulador de diafragma com fluidos água-glicol?

Sim, mas somente se o diafragma for de EPDM ou de elastômero compatível. Os diafragmas NBR padrão incham quando expostos a misturas de água e glicol.

Qual é a vida útil típica de um acumulador de diafragma?

Com pré-carga correta e limpeza adequada do fluido, um acumulador de diafragma pode durar mais de 1 milhão de ciclos ou 3 a 5 anos em serviço normal de moldagem por injeção. Verificações regulares de pré-carga prolongam essa vida útil.

Como posso saber se o diafragma falhou?

Uma queda repentina na pressão do sistema, operação ruidosa da bomba ou perda de velocidade de injeção são sintomas comuns. Medir a pressão de pré-carga na válvula de gás com pressão de óleo zero fornece o diagnóstico definitivo.

Conclusão

Para máquinas de moldagem por injeção, um acumulador de diafragma oferece o melhor equilíbrio entre resposta rápida, tamanho compacto, baixa manutenção e eficiência energética. Ao selecionar um, preste atenção ao volume, pré-carga, compatibilidade de material e certificações do fabricante. Com capacidade de produção comprovada e anos de experiência especializada, um fabricante certificado como a Jingyi Hydraulic pode fornecer acumuladores de diafragma confiáveis ​​que mantêm suas linhas de moldagem funcionando com desempenho máximo.
