Página inicial / Produtos / Válvulas Hidráulicas / Válvulas de esfera de segurança AQF
  • Válvulas de esfera de segurança AQF
Válvulas Hidráulicas

Válvulas de esfera de segurança AQF

As válvulas esfera de segurança AQF são usadas principalmente em acumuladores de bexiga hidráulicos como acessórios de segurança, interrupção de fluxo e descarga. A válvula de segurança mantém o valor de pressão definido do sistema. Quando a pressão excede o valor definido, a válvula de segurança abre para evitar sobrecarga do sistema. É especialmente essencial para acumuladores em sistemas fechados, prevenindo eficazmente danos causados ​​por aumentos repentinos de carga externa.

Sua principal função é proteger o acumulador e todo o circuito hidráulico, controlando o fluxo do fluido hidráulico para evitar sobrecarga e descarga do sistema.

Características: Estrutura compacta, tamanho pequeno, operação segura e conveniente, simples.

Solicitar cotação >
  • Válvulas de esfera de segurança AQF
Anterior:Sem produto anteriorPróximo:Sem próximo produto

Principais funções e princípio de funcionamento

1. Ajuste e alívio de pressão: A válvula possui uma mola interna ou estrutura de válvula piloto. Quando a pressão do sistema hidráulico excede o valor de segurança definido pelo usuário (por exemplo, 31,5 MPa), a válvula abre automaticamente, liberando rapidamente o fluido hidráulico para evitar aumento adicional de pressão que poderia levar à explosão do acumulador ou à ruptura da tubulação.

2. Interrupção do Fluxo de Segurança: Atua como uma “porta” entre o acumulador e o sistema. No caso de um impacto repentino de alta carga no sistema, a válvula de segurança pode cortar rapidamente o circuito de óleo, protegendo o equipamento contra danos.

3. Descarga e Drenagem de Óleo: Além de sua função protetora, também é comumente usada como válvula de drenagem de óleo para drenar rapidamente o óleo do acumulador para manutenção ou substituição.

Produto
Descrição

Podemos projetar e desenvolver de acordo com as necessidades dos nossos clientes, para atender aos requisitos de diferentes clientes.

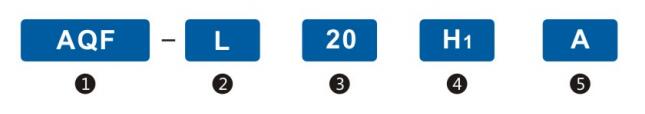

Designações de modelo

1. Válvula de esfera de segurança

2. L: Conexão roscada direta

LS: Ângulo reto ~~

LW: Três vias ~~

3. Diâmetro nominal: 20, 25, 32, 40 mm

4. Pressão nominal:

H1--10MPa

H2--20MPa

H3--31,5 MPa

5. Tipo de estrutura: Direto

Especificações do produto

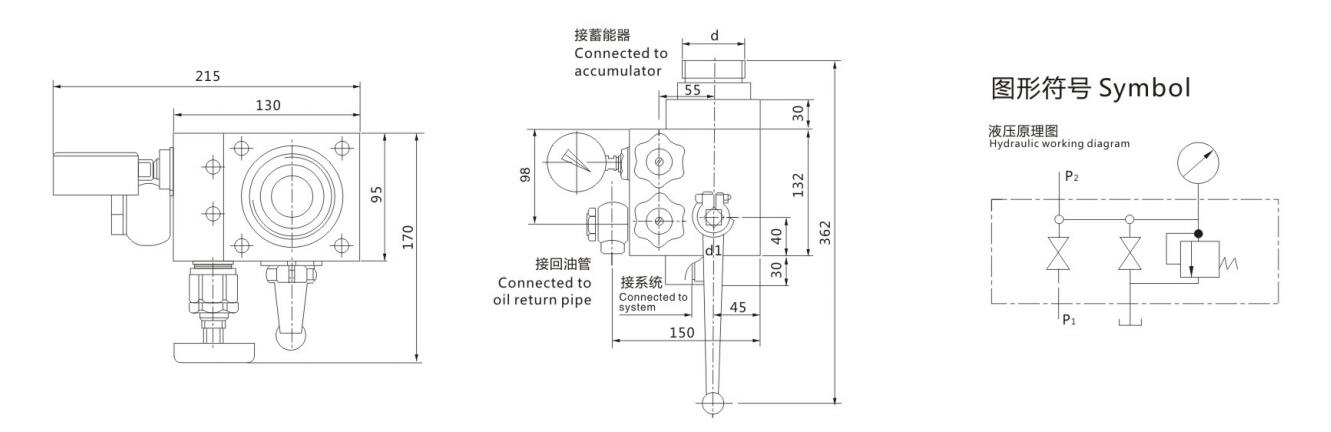

Dimensão Geral

Modelo Fluxo nominal (válvula de segurança) (L/min) Fluxo nominal (válvula esfera) (L/min) Tamanho da conexão d (mm) Tamanho da conexão d1 (mm) Acumulador correspondente (L)
AQF-L25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6~10
AQF-LS25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6~10
AQF-LW25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6~10
AQF-L32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-LS32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-LW32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-L40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
AQF-LS40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
AQF-LW40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
